MUT880C數字式超聲波探傷儀

MUT880C數字式超聲波探傷儀介紹

MUT880C超聲波探傷儀是一款真彩顯示數字式超聲波探傷儀，它能夠快速便捷、無損傷、準確地進行工件內部裂紋、夾雜、氣孔的檢測、定位、評估和診斷。

超聲波探傷儀是利用超聲波在物質中的傳播，反射和衰減等物理特性來發現缺陷的一種探傷方法，具有靈敏度高，探測速度快，成本低，操作方便，探測厚度大，對人體和環境無害，特別對裂紋，未溶合等危險性缺陷探傷靈敏度高優點，能夠快速便攜，無損傷，準確地進行工件內部多種缺陷的檢測，定位，評估診斷。

設備詳細介紹及報價請聯系  李經理189-311-80976

MUT880C數字式超聲波探傷儀應用領域

本品可用于實驗室、工程現場檢測、各地特檢院、學?？蒲袉挝弧⒔ㄔO(shè)工程質量檢測站、鍋爐壓力容器制造、電力行業、工程機械制造業、鋼鐵冶金業、鋼結構制造、船舶制造、石油天然氣裝備制造等需要缺陷檢測和質量控制的領域，也廣泛應用于軍工、航空航天、鐵路交通等領域的在役安全檢查與壽命評估。

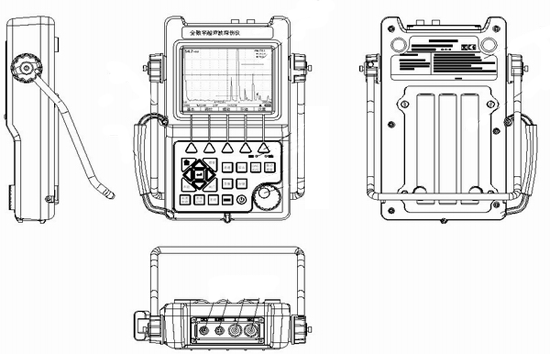

MUT880C數字式超聲波探傷儀結構

1：手帶—可以單手把持。

2：支架---用于支撐儀器，方便探傷工使用。

3：液晶屏—全數字真彩色液晶顯示器(TFT)，可根據環境選擇背景色和波形顏色，液晶亮度可自由設定

4：功能組選擇鍵—按鍵位置合理，可單手覆蓋

5：報警指示燈—現場探傷報警功能，

6：鍵盤—鍵盤設計有快捷按鍵和數碼飛梭旋輪兩種操作方式，探傷人員對探傷儀發出的所有控制指令，均通過鍵盤操作或旋輪操作完成。鍵盤操作或旋輪操作過程中，探傷儀根據不同的狀態自動識別各鍵的不同含義，執行操作人員的指令

7：數碼旋輪—雙導航功能，確定，調節，選擇為一體，淘汰市面上單一繁瑣操作按鍵

8：USB通訊插座—可連接電腦，打印機

MUT880C數字式超聲波探傷儀技術參數

檢測范圍：0~10000mm

工作頻率：0.2~20MHz

聲速范圍：1000~15000m/s

動態范圍：≥36dB

垂直線性誤差：≤2.5%

水平線性誤差：≤0.1%

分 辨 力：>40dB(5P14)

靈敏度余量：>65dB(深200mmФ2平底孔)

數字抑制：0~80%，不影響線性與增益

電噪聲電平：≤8%

探頭類型：直探頭、斜探頭、雙晶探頭、穿透探頭

閘    門：進波門、失波門；單閘門、雙閘門讀數；峰值觸發、邊沿觸發。

報    警：蜂鳴報警，LED燈報警

電    源：直流（DC）9V；鋰電池，可連續工作8小時以上

外型尺寸：263mm×170mm×61mm

環境溫度：-10~50℃

相對濕度：20~95%RH

MUT880C數字式超聲波探傷儀功能特點優勢

探傷標準：內置各行業常用探傷標準，直接調用，方便、快捷

焊縫圖示：可設置焊縫形態參數，探傷中直觀顯示焊縫圖和缺陷在焊縫中的位置

自動校準：探頭零點和探頭角度（K值）自動校準功能；聲速自動測量功能

波峰記憶：實時檢索缺陷最高波，記錄缺陷最大值

Φ值計算：直探頭鍛件探傷找準缺陷最高波后自動計算、顯示缺陷當量尺寸

缺陷定位：實時顯示缺陷水平、深度（垂直）、聲程位置

缺陷定量：缺陷當量dB值實時顯示

缺陷定性：通過回波包絡波形，方便人工經驗判斷

曲面修正：用于曲面工件探傷，可實時顯示缺陷周向位置（可選功能）

裂紋測高：利用端點衍射波自動測量、計算裂紋高度。（可選功能）

門內展寬：放大回波細節，便于回波分析

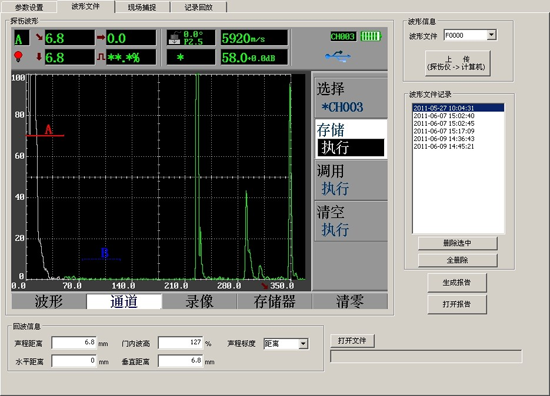

連續記錄：實時記錄波形，存儲、回放

波形凍結：凍結屏幕上顯示的波形，便于缺陷分析

回波編碼：以不同顏色顯示1~6次回波顯示區，便于判斷缺陷位置

B 型掃描：實時掃查、橫截面顯示，可顯示工件缺陷形狀，使探測結果更直觀。

全中文操作鍵膜，防水防油防塵設計，簡捷易懂。

全中文顯示，主從式菜單，并設計有快捷按鍵和數碼飛梭旋輪，操作便捷，技術先進（快捷按鍵和數碼飛梭旋輪兩種操作結合是其他廠家沒有的，非常適合工程師現場便捷操作，淘汰市面上單一繁瑣操作按鍵

兼容多種探頭：直探頭系列、斜探頭系列、雙晶探頭系列、穿透探傷系列，4種系列不同規格的探頭，快捷又準。
