用于圓柱體圓周面檢測的便攜式磁粉探傷機

磁粉探傷儀

磁粉探傷儀主要用于檢測鐵磁性材料表面及近表面缺陷，通過磁粉在缺陷附近漏磁場中的堆積檢測缺陷的一種無損檢測方法。將鋼鐵等磁性材料制作的工件予以磁化，利用其缺陷部位的漏磁能吸附磁粉的特征，依磁粉分布顯示被探測物件表面缺陷和近表面缺陷的探傷方法。該探傷方法的特點是簡便、顯示直觀。

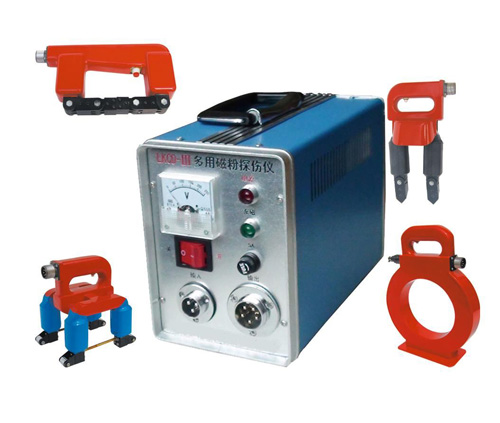

傳統磁粉探傷機

圓柱體周面磁粉探傷機檢測改進

傳統的磁粉探傷機，只有磁軛腳部位可以進行轉動，針對平面監測較為方便，但對于船舶軸系這類圓柱體圓周面檢測時，由于無法形成較大的弧度面，檢測十分不方便。且由于不方便的構造，探傷機易碰撞圓柱體的圓周面，檢測十分不方便。

磁粉探傷機改進方案

圓柱體圓周面檢測的磁粉探傷機，包括探傷機本體和兩個磁軛腳，兩個磁軛腳對稱設于探傷機本體底部兩側，其特征在于，探傷機本體底部兩側均設有第一連接部，兩個磁軛腳均通過旋轉連接件與第一連接部相連，旋轉連接件的底部設有第二連接部，旋轉連接件的頂部與第一連接部鉸接相連，第二連接部與磁軛腳的頂部鉸接相連。

第一連接部和第二連接部均為“T”型塊狀結構，第一、第二連接部中心位置的凸塊朝下設置，旋轉連接件和磁軛腳的頂部分別設有第一連接凹槽和第二連接凹槽，第一連接凹槽與第一連接部的凸塊相配置，第二連接凹槽與第二連接部的凸塊相配置。

探傷機本體和兩個磁軛腳分別通過旋轉連接件相連，磁軛腳可形成兩階轉動，兩個磁軛腳形成較大檢測弧面，方便對圓柱體圓周面進行探傷，鉸接相連可方便對磁軛腳進行收疊，縮小整體尺寸，便于攜帶。
