在棒材自動探傷系統中探傷儀的選擇

超聲波探傷儀是超聲波探傷的主要設備。目前國內外探傷儀種類繁多，性能各異，探傷應根據探測要求和現場條件來選擇探傷儀。

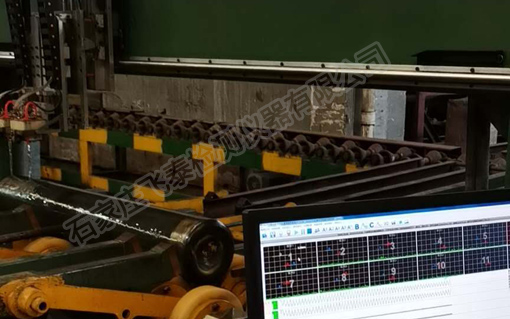

比如需要進行大批量棒材探傷，我們就需要使用棒材超聲波自動探傷設備，且應有下列功能：

1)超聲波脈沖發射重復頻率可調，重復頻率范圍應可在50Hz-2KHz可調，這樣就可根據棒材檢測時的線速度來靈活選擇，且便于計算機進行信號采集。

2)要有普通探傷儀具有的增益調節、閘門設置、抑制等功能。

3)要有數據輸出記錄功能，即當每發射一次超聲脈沖波后，記錄所設制的報警門時間范圍內的最高回波峰值的幅度，而不管此回波是否達到報警線。既要有報警聲響提示又要在報警時的高電平脈沖輸出功能。記錄的數據要進行適當?shù)膲嚎s，即可以指定每一次發射后記錄一次報警門內最高回波峰值，也可以指定當發射N次超聲波后，將此N個報警門內最高回波峰值中的最大值當作一個記錄值。最后打印輸出的縱坐標代表報警門內最高回波峰值（即棒材上缺陷的嚴重程度），橫坐標代表時間（即代表棒材的長度方向）。記錄的開始／結束可以用按鍵控制，也可以用一個高電平電位控制，兩者任選其一即可?？梢砸粋€開始／結束的一次記錄后打印輸出一次，也可以多次記錄后一起輸出，報警門的聲程距離約在0.3-30微秒之間。
