超聲波探傷儀探頭的結構

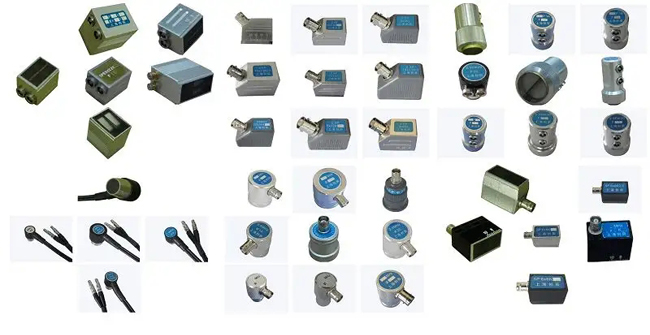

壓電換能器探頭一般由壓電晶片、阻尼塊、接頭、電纜線、保護膜和外殼組成。斜探頭中通常還有一個使晶片與入射面成一定角度的斜楔塊。



1.壓電晶片
壓電晶片的作用是發射和接收超聲波，實現電聲換能。晶片的性能決定著探頭的性能。晶片的尺寸和諧振頻率，決定發射聲場的強度、距離波幅特性與指向性。晶片制作質量的好壞，也關系著探頭的聲場對稱性、分辨力、信噪比等特性。



2.阻尼塊和吸聲材料
阻尼塊是由環氧樹脂和鎢粉等按一定比例配成的阻尼材料，其聲阻抗應盡量接近壓電晶片的聲阻抗，緊貼在壓電晶片或楔塊后面。阻尼塊對壓電晶片的振動起阻尼作用，一是可使晶片起振后盡快停下來，從而使脈沖寬度減小，分辨力提高；二是阻尼塊還可以吸收晶片向其背面發射的超聲波；三是對晶片起支撐作用。



3.保護膜
保護膜的作用是保護壓電晶片不致磨損或損壞。保護膜分為硬、軟保護膜。硬保護膜適用與表面光潔的工件檢測。軟保護膜可用于表面粗糙的工件檢測。



4.斜楔
斜楔是斜探頭中為了使超聲波傾斜入射到檢測面而裝在晶片前面的楔塊。斜楔是探頭的晶片與工件表面形成一個嚴格的夾角。以保證晶片發射的超聲波按設定的傾斜角斜入射到斜楔與工件的界面，從而能在界面出產生所需要的波形轉換，以便在工件內形成特定波形和角度的聲束。同時，有了斜楔在晶片前面，就不再需要保護膜了。



5.電纜線
探頭與探傷儀間的連接需采用高頻同軸電纜，這種電纜可消除外來電波對探頭的激勵脈沖及回波脈沖的影響，并防止這種高頻脈沖以電波形式向外輻射。



6.外殼
外殼的作用在于將各部分組合在一起，并保護起來。
