金屬管件超聲波探傷儀影響探傷精度的原因

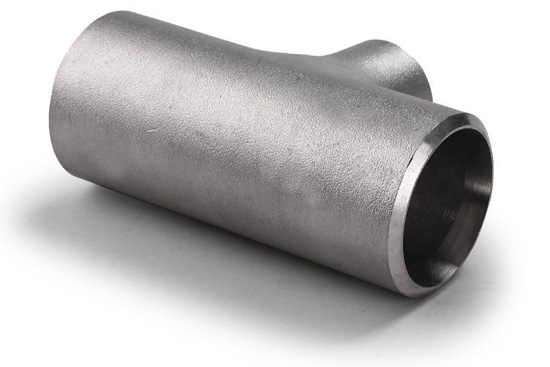

金屬管件是一種常用的重要材料,用作工藝管和輸送管,也可用于工程結構。特別是在航天、航空、核能領域使用的金屬管件,性能要求就更高了，被稱為關鍵管或精密管。精密管材需要進行超聲波探傷才能使用。

人工超聲波探傷都是垂直于管表面的刻槽,包括內壁槽和外壁槽,縱向(軸向)槽和橫向(周向)槽。直徑范圍5mm~60mm的小口徑管,通常壁厚較薄,超聲探傷靈敏度要求高,水浸聚焦法是目前檢測這種管材效果最好的方法。這種檢測都是采用機械掃查,人工掃查不能確保不漏撿。

影響金屬管件探傷精度的原因

1、管件的壁厚，管件越薄對超聲波探傷的靈敏度要求越高，探傷儀靈敏度不夠的話是會影響探傷精準度。

2、金屬管件材質，管件中含有多種不同的材質會影響超聲波的聲速，從而影響探傷精準度。

3、金屬管件表面粗糙度，被探管件表面粗糙程度越大，越影響探傷精準度，管件表面粗糙會引起系統誤差和偶然誤差，每次測量時，在不同位置上應增加測量的次數，以克服這種偶然誤差。

4、金屬管件溫度，管件溫度的變化會影響探傷精準度，我們需要在探傷之前對儀器進行校準，試塊溫度要與金屬管件溫度一致，以達到跟使用環境相同的溫度。

5、環境影響，探傷工作周邊環境有各種電氣設備，會產生強磁場，嚴重地會影響探傷工作。

超聲波探傷儀是一種精密儀器，我們在使用過程中要盡量減少對它的干擾。
